[요구사항 확인] Identify the Current System

Identify the Current System

현행 시스템 파악



[ 현행 시스템 파악 ]

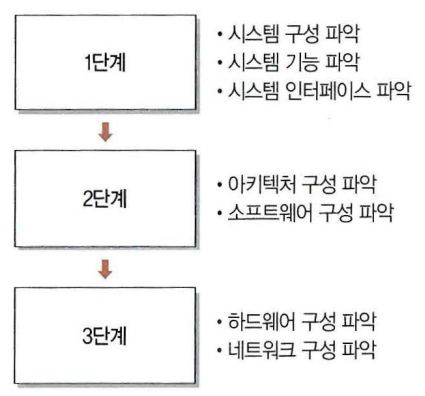

현행 시스템 파악 절차



  · 1단계

     1) 시스템 구성 파악

      : 기간 업무와 지원 업무로 구분하여 기술.

      - 기간 업무 : 조직의 주요 업무

      - 지원 업무 : 기간 업무를 지원하는 보조 업무

    2) 시스템 기능 파악

      : 주요 기능, 하부 기능, 세부 기능으로 구분하여 계층형으로 표시.

    3) 시스템 인터페이스 파악

      : 주고 받는 데이터의 종류, 형식, 프로토콜, 연계 유형, 주기 등을 명시.

  · 2단계

    1) 아키텍처 구성 파악

      : 기간 업무 수행에 어떤 기술 요소들이 사용되는지 최상위 수준에서 계층별로 표현한 아키텍처 구성도로 작성.

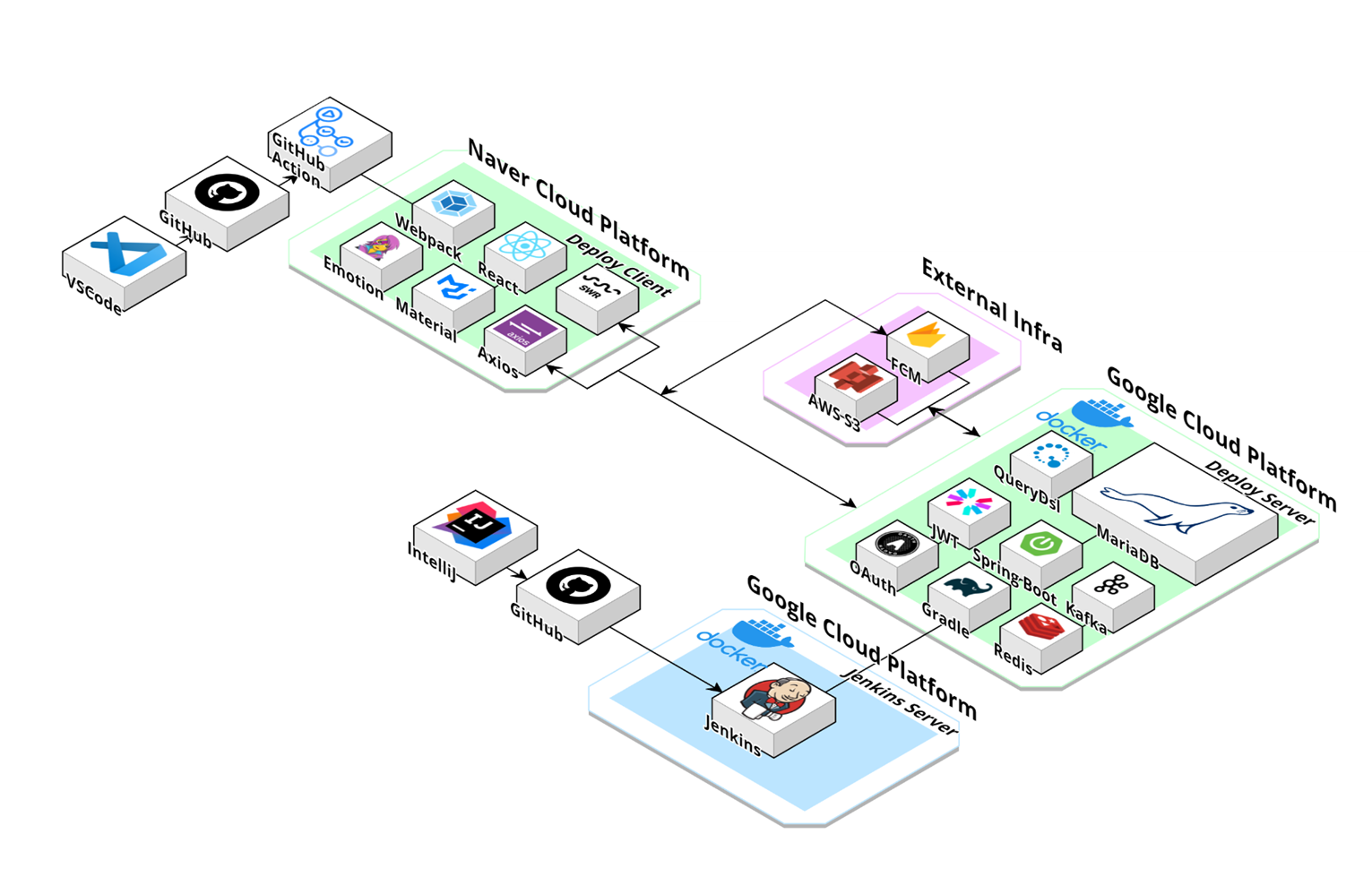

Architecture Diagram

    2) 소프트웨어 구성 파악

      : 단위 시스템별로 설치되어 있는 소프트웨어의 제품명, 용도, 라이센스 등을 명시.

  · 3단계

    1) 하드웨어 구성 파악

      : 서버의 주요 사양과 수량, 서버의 이중화의 여부 명시.

    2) 네트워크 구성 파악

      : 네트워크 구성을 파악하기 용이하도록 서버의 위치, 서버 간 네트워크 연결 방식을 네트워크 구성도로 작성.

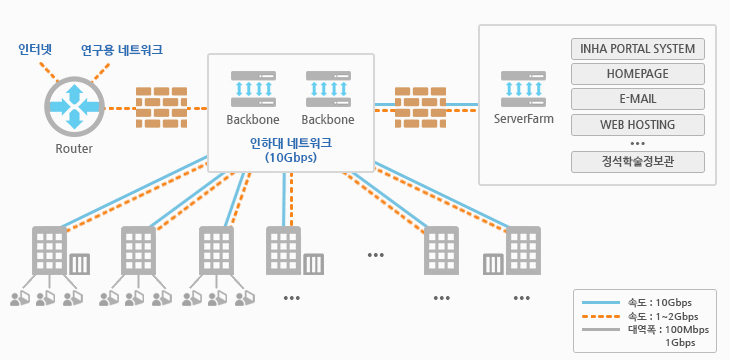

Network Diagram (Inha University)
